여과식 나노 백필터 집진기 Bag Filter NANO Dust Collector

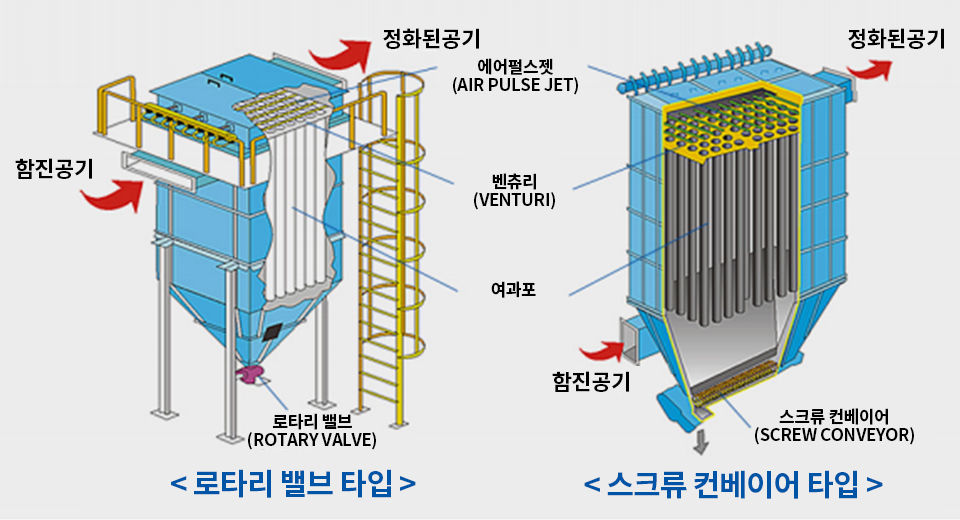

여과식 집진기는 백(Bag)필터를 사용하며 충돌, 차단, 확산, 정전기의 메커니즘에 의해 함진 가스의 미립자를 제거하는 전통적인 방식의 대기오염방지시설이다.
당사 백필터 집진기는 불소수지계의 NANO Fiber를 코팅 처리한 NANO Bag Filter를 장착하여 0.3㎛의 미립자를 99%의 이상 제거할 수 있다.
NANO 백필터는 압력손실이 높지 않으며, 표면처리방식(Surface Filtration)의 필터이기 때문에 일반 여과 백필터에 비해 필터 막힘 현상이 적고 에어펄스젯(Air Pulse Jet)에 의한 탈리효과가 좋아 수명이 길다. NANO 백필터 집진기는 전통적인 여과 백필터 집진기와 동일한 용도로 사용했을 때 적은 부피로 설계할 수 있어 제작 시 비용을 줄일 수 있으며, 필터의 교체비용까지 절감할 수 있다.

장점

  • 여러가지 형태의 분진을 포함할 수 있으며, 미립자에 대한 집진효율이 높다.
  • 압력손실의 상승 속도가 완만하여 고농도의 분진도 처리할 수 있다.
  • 장시간 안정적인 운전이 가능하다.
  • 다양한 용량의 분진을 처리할 수 있다.
  • 울트라 나노 여과포를 사용하여 전통적인 여과 집진기에 비해 필터의 수명이 2~3배 길다.
  • 전통적인 여과 집진기의 장점을 그대로 가지고 있다.(다양한 형태의 분진포집, 장시간 안정적 운전, 고농도 분진처리, 다양한 용량 처리 등)

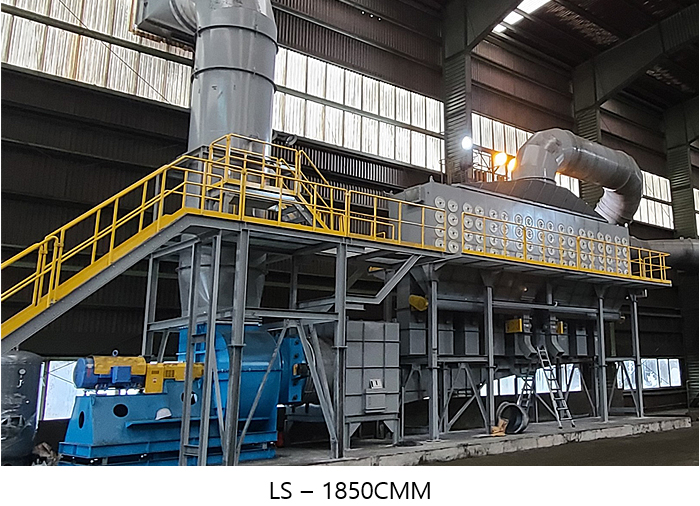

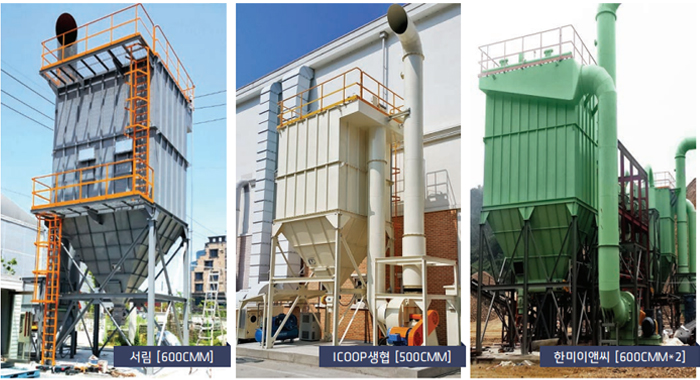

적용사례

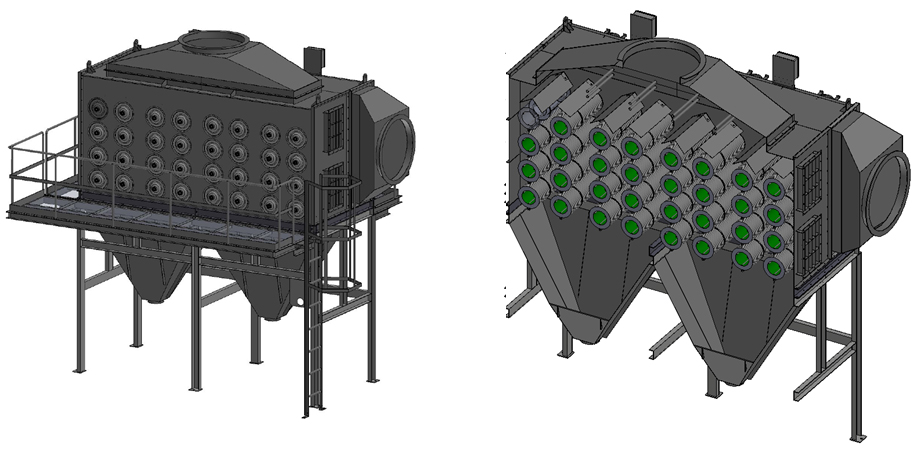

하향기류 나노집진기(SND) DOWNFLOW NANO DUST COLLECTOR

하향기류식 집진기

집진기 상부로 오염된 가스가 유입되고 기류가 하강하면서 여과하는 방식 필터에서 탈리된 분진이 하향기류에 의해 재부착되지 않아 운전부하가 낮아 필터 수명이 길다

적용

  • 광물, 목재, 시멘트, 화학, 제약, 의약품, 플라스틱, 식품, 사료, 곡물, 제분, 비료 등을 생산,가공하는 현장에 적용할 수 있다.
  • 분진의 특성상 미세분진이 유출되어 여과재가 너무 빨리 막히거나 일반 PE Bag Filter 의 적용이 어려운 작업장에 NANO Bag Filter를 적용할 수 있다.

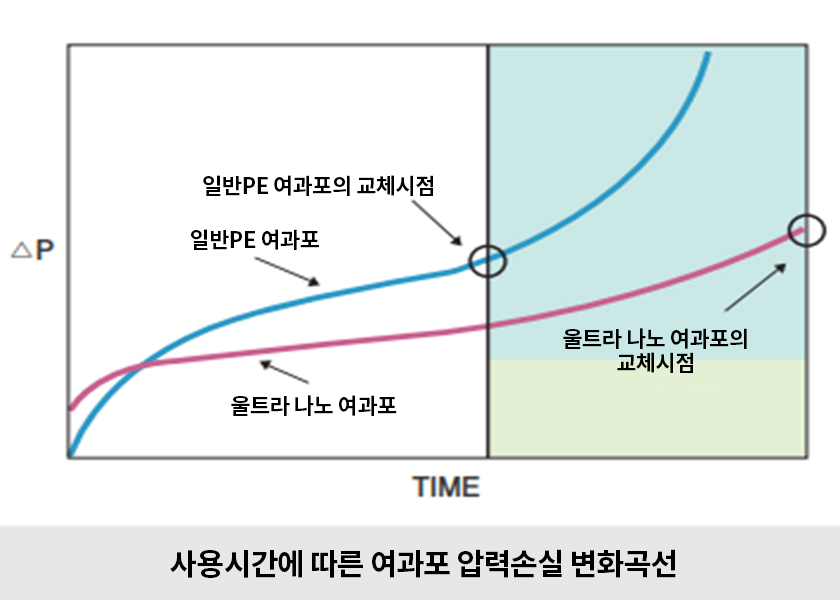

시간에 따른 압력손실 변화

NANO FILTER 사용

필터에 나노 코팅을하여 분진은 표면여과되며 에어펄싱시 분진이 쉽게 탈리된다
나노 필터는 0.3㎛의 미세분진을 99.1%의 효율로 제거할 수 있으며 일반 여과포에 비해 막힘 현상이 적어 압력손실이 낮다.

나노필터

구분 NANO - FILTER 일반 PE – FILTER
필터 여제 POLYESTER 또는 CELLULOSE POLYESTER
필터 코팅 /여과방식 NANO FIBER – SURFACE 여과 FELT – DEPTH 여과

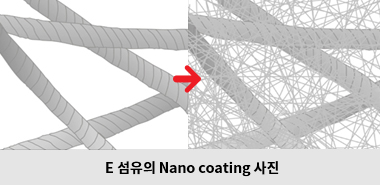

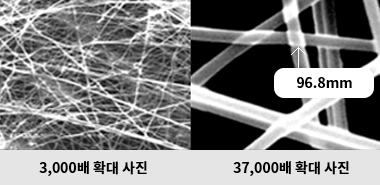

코팅 설명 0.15미크론 NANO-FIBER를 표면 코팅처리한 Ultrafine-web FILTER 코팅 없음
포집률 0.5㎛에 대해 99.9% 5㎛에 대해 98% 이상
사용온도 80°C 120°C
내마모성 우수 우수
화학적 내성력 우수 우수
적용대상 증착작업, 제약업, 용사작업, 용접작업, 레이져 흄,미세분진용 일반적인 산업공정 발생 분진
적용가능한 분진 실리카 흄, 금속성 흄, 야금 분말, 유분성 용접흄, 기타 금속분진, 곡물가루, 화학분진, 기타
적용범위 극히 미세하거나 섬유가 아닌 분진, 연마분진에 높은 효능을 발휘한다. 1㎛이하의 미세한 입자에 높은여과효과가 있다. 생산품이 오염도가 많은 화학공정, 식품공정, 산업공정은 높은 여과효능을 필요로 한다. 주로 5㎛이상의 큰 분진에 효과적이다.

COMPACT & 경제적

  • 이와같은 특성 때문에 필터의 수명이 기존 대비 최대 2배 이상 길어 필터의 교체비용을 절감할 수 있다.
  • 적용범위에 제약이 적고, 카트리지타입의 필터 구조로 여과면적을 확대하고, 본체부피를 줄여 설치공간을 최소화 함.

Nano Coating Filter ( 나노필터 )

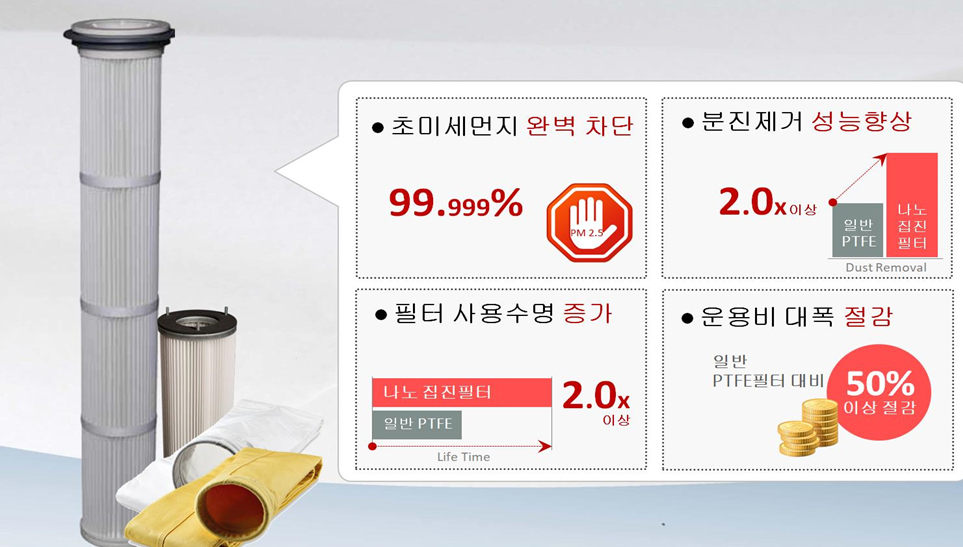

나노필터 장점

필터 침투+표면 비교 영상
